VPN site à site : Interconnecter deux sites distants avec StrongSwan

Objectif :

Interconnecter deux sites distants d’une manière sécurisée à l’aide de strongSwan, une solution VPN basée sur IPsec.

Prérequis :

Deux serveurs VPN (un sur chaque site) composé chacun de deux interfaces réseau :
Une reliée au réseau internet via un routeur et l’autre connectée au réseau local.

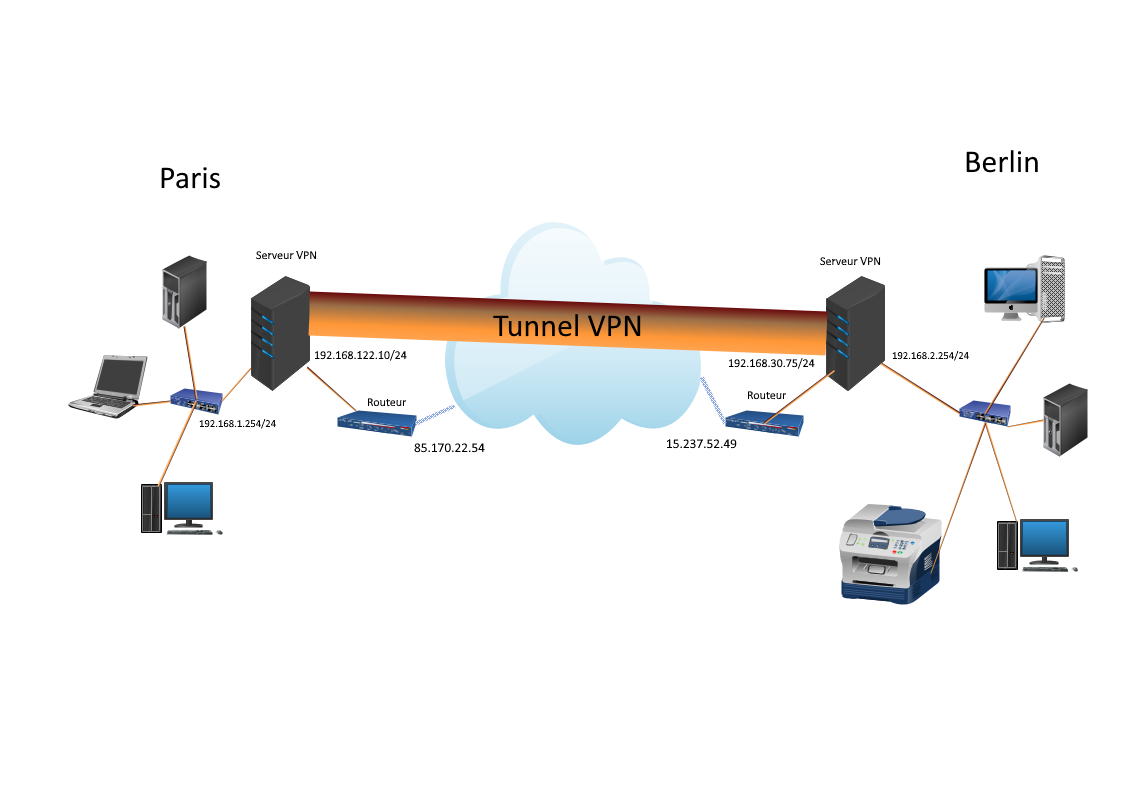

Identification du réseau:

Site A (Paris)

1 – Activation de l’IP forwarding

Au sein des deux serveurs, éditez le fichier /etc/sysctl.conf en ajoutant les lignes suivantes :

net.ipv4.ip_forward = 1
net.ipv6.conf.all.forwarding = 1
net.ipv4.conf.all.accept_redirects = 0
net.ipv4.conf.all.send_redirects = 0

Activez les changements avec la commande :

sysctl -p /etc/sysctl.conf

2 – installation de StrongSwan

apt-get update
apt-install strongswan

3 – Configuration de strongSwan sur le site de Paris

A – site A (Paris)

Éditez le fichier ipsec.conf comme ceci :

config setup
        charondebug="all"
        uniqueids=yes
conn paris-to-berlin
        type=tunnel
        auto=start
        keyexchange=ikev2
        authby=secret
        left=85.170.22.54
        leftsubnet=192.168.122.0/24
        right=15.237.52.49
        rightsubnet=192.168.30.0/24
        ike=aes256-sha1-modp1024!
        esp=aes256-sha1!
        aggressive=no
        keyingtries=%forever
        ikelifetime=28800s
        lifetime=3600s
        dpddelay=30s
        dpdtimeout=120s
        dpdaction=restart

Quelques détails :

left= IP public site de Paris
left subnet= Adresse reseau local Paris
right= IP public site de Berlin
right subnet= adresse reseau local Berlin

B – Site B (Berlin)

Éditez le fichier ipsec.conf comme ceci :

config setup
        charondebug="all"
        uniqueids=yes
conn berlin-to-paris
        type=tunnel
        auto=start
        keyexchange=ikev2
        authby=secret
        left=15.237.52.49
        leftsubnet=192.168.30.0/24
        right=85.170.22.54
        rightsubnet=192.168.122.0/24
        ike=aes256-sha1-modp1024!
        esp=aes256-sha1!
        aggressive=no
        keyingtries=%forever
        ikelifetime=28800s
        lifetime=3600s
        dpddelay=30s
        dpdtimeout=120s
        dpdaction=restart

C – Configuration de la clé d’authentification sur les deux serveurs VPN

Créez une clés difficile à déchiffrer avec la commande suivante :

gpg –gen-random 2 40 | base64

Placez la clés nouvellement créée dans le fichier /etc/ipsec.secrets  comme suit :

Sur le serveur A:

85.170.22.54 15.237.52.49 : PSK "qLGLTVQOfqvGLsWP75FEtLGtwN3Hu0ku6C5HItKo6ac="

Sur le serveur B :

15.237.52.49 85.170.22.54 : PSK "qLGLTVQOfqvGLsWP75FEtLGtwN3Hu0ku6C5HItKo6ac="

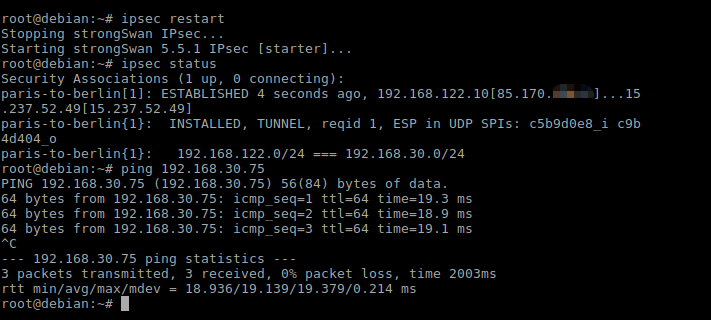

Redémarrez strongSwan sur les deux serveurs :

ipsec restart

Vérifiez par la suite le statut du tunnel VPN :

ipsec status

Testez la connexion des deux sites en effectuant un ping sur un quelconque poste de travail d’un réseau vers un autre.
